Конспект для учителя по теме «Устройство увеличительных приборов»
Живые организмы состоят из клеток. Некоторые клетки можно увидеть, а размеры других настолько малы, что их практически невозможно рассмотреть без использования увеличительных приборов. Метод наблюдения требует усилить человеческий глаз для того, чтобы детально рассмотреть внутреннее и внешнее строение живых организмов.
Для изучения строения клеток используют увеличительные приборы.

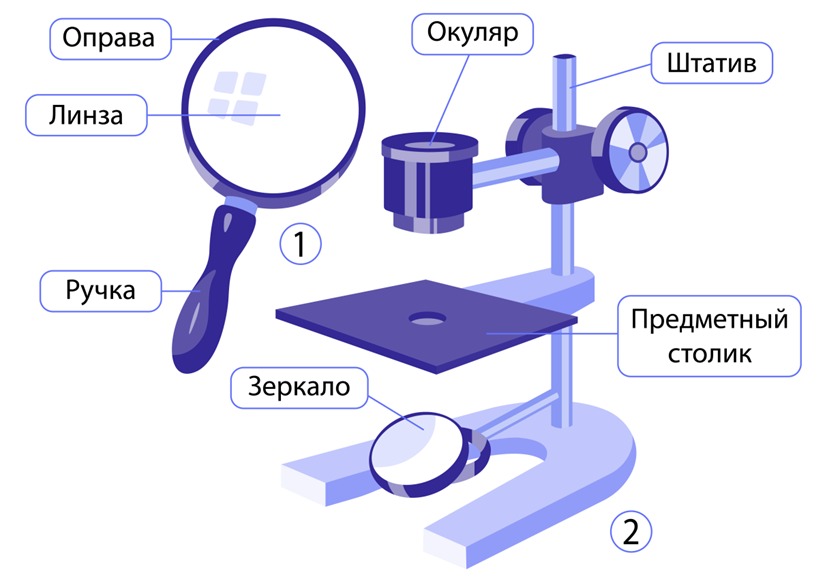

Лупа – простейший увеличительный прибор. Лупа состоит из увеличительного стекла, которое для удобства работы вставлено в оправу с ручкой. Лупы бывают ручные и штативные.
Ручная лупа может увеличивать рассматриваемый объект от 2 до 20 раз. лупы можно рассмотреть форму достаточно крупных клеток, но изучить их строение невозможно.
Световой микроскоп (от греч. макрос – малый и скопео – смотрю) – оптический прибор для рассматривания в увеличенном виде небольших, не различимых простым глазом предметов.
Световой микроскоп состоит из трубки, или тубуса (от лат. тубус – трубка). В верхней части тубуса находится окуляр (от лат. окулус – глаз). Он состоит из оправы и двух увеличительных стёкол. На нижнем конце тубуса находится объектив (от лат. объектум – предмет), состоящий из оправы и нескольких увеличительных стёкол. Тубус прикреплён к штативу и поднимается и опускается с помощью винтов. На штативе находится также предметный столик, в центре которого имеется отверстие и под ним зеркало. Рассматриваемый на предметном стекле объект помещается на предметный столик и закрепляется на нём с помощью зажимов.
Главный принцип работы светового микроскопа заключается в том, что лучи света проходят через прозрачный (или полупрозрачный) объект исследования, который находится на предметном столике, и попадают на систему линз объектива и окуляра, увеличивающих изображение. Современные световые микроскопы способны увеличивать изображение до 3600 раз.
Чтобы узнать, насколько увеличивается изображение при использовании микроскопа, надо умножить число, указанное на окуляре, на число, указанное на используемом объективе.
Ну как, интересно? Тогда скорее переходи к следующему уроку!
